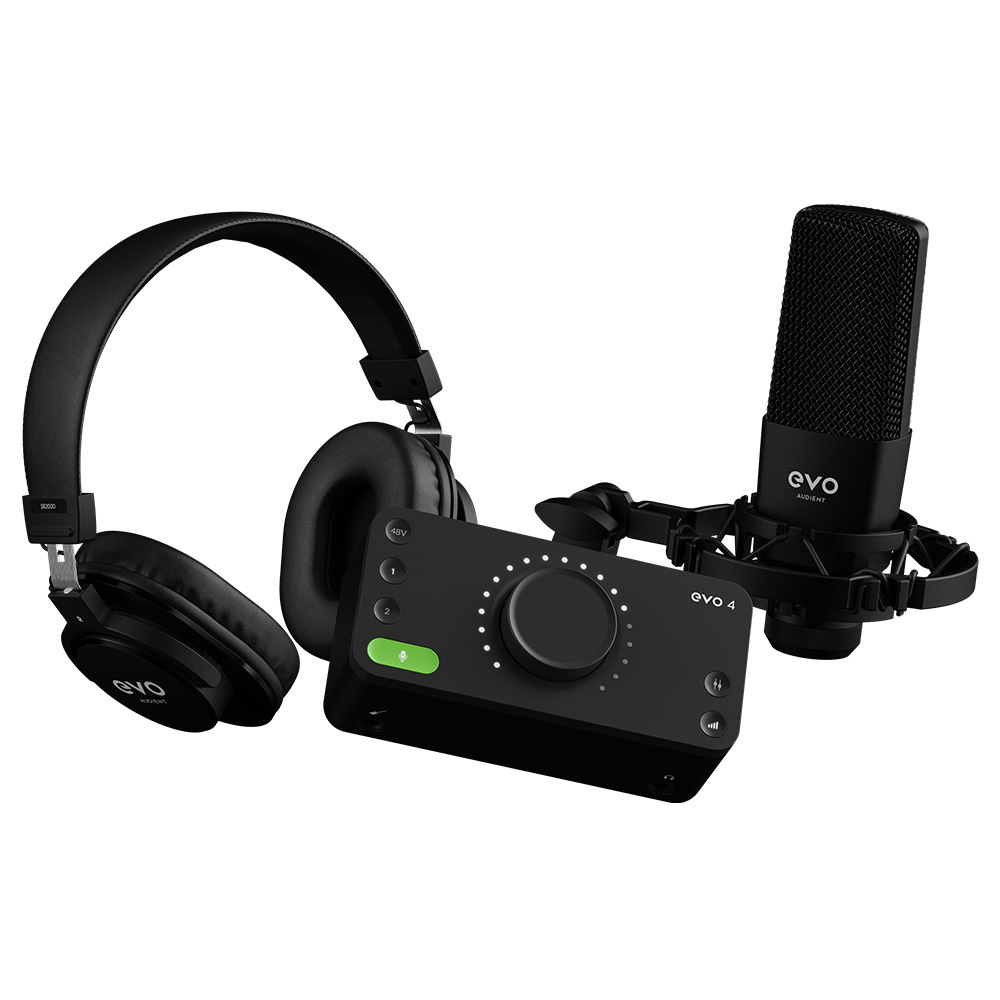

Мир звукозаписи вместе с комплектом от Audient Start Recording Bundle стал еще ближе как профессионалам, так и новичкам. Комплект для звукозаписи Audient EVO4 SRB отлично подходит для оцифровки звука в домашней студии и позволит получить запись студийного качества благодаря новейшим технологиям.

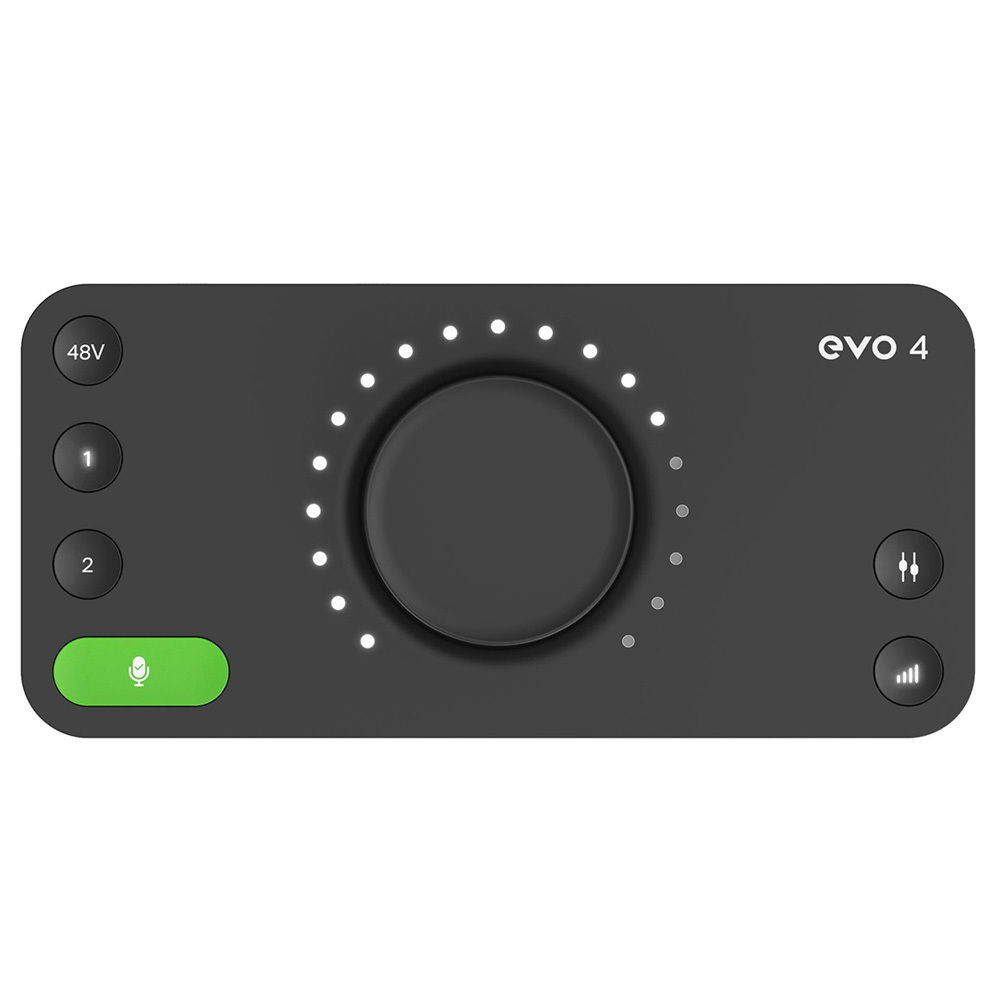

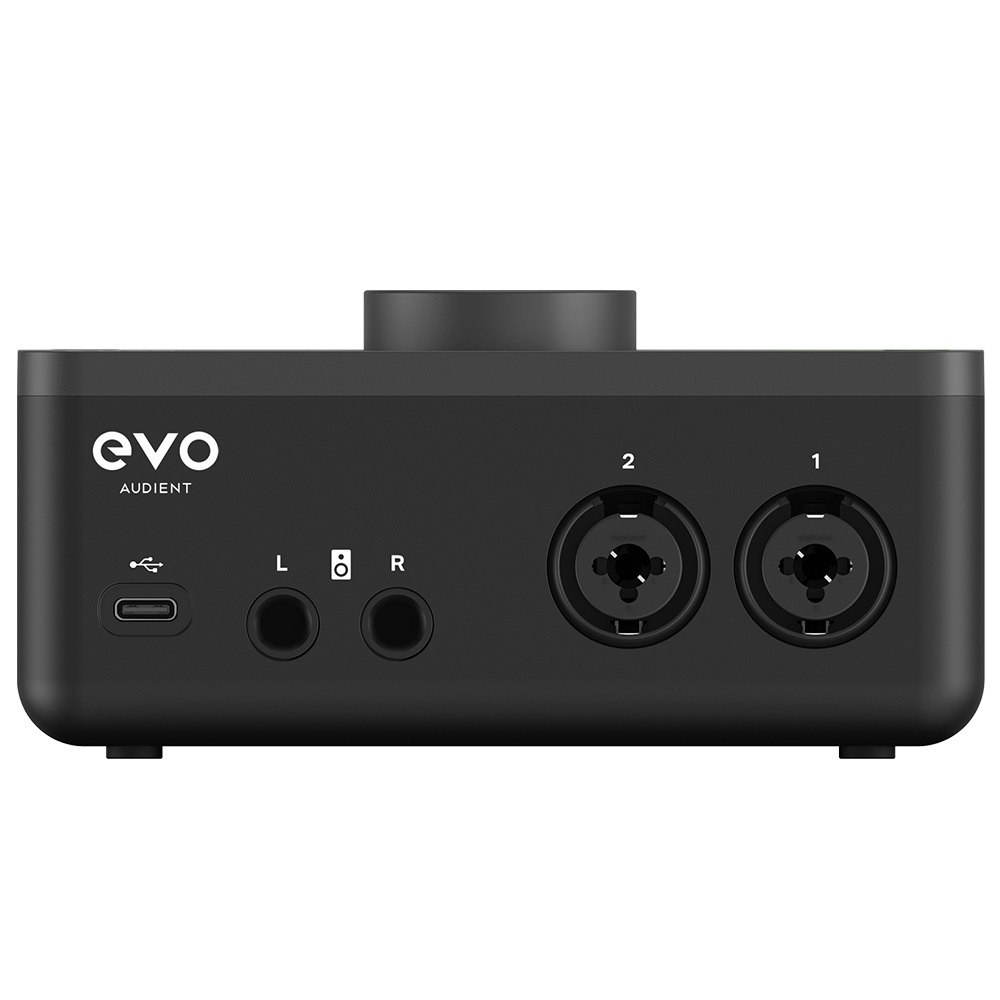

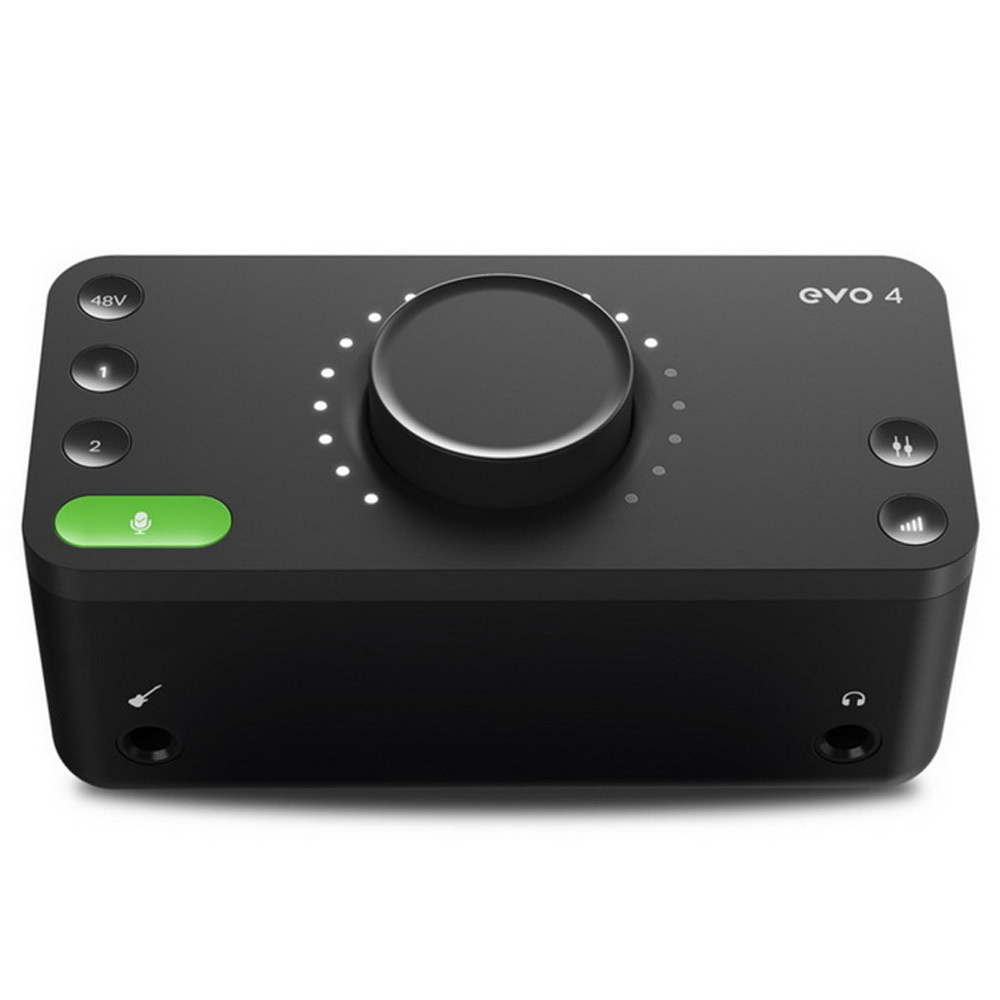

EVO 4 отличный недорогой компактный аудиоинтерфейс способный записать звук студийного качества. Аудиокарта с качественным АЦП/ЦАП преобразователем с динамическим диапазоном 113 дБ, предусилителями EVO Mic с усилением до 58 дБ и поддержкой частоты дискретизации до 24 бит 96 кГц, имеется режим Loop-back, а также есть возможность панорамировать сигнал поступающий на выходы интерфейса, что довольно удобно для мониторинга при записи нескольких инструментов.

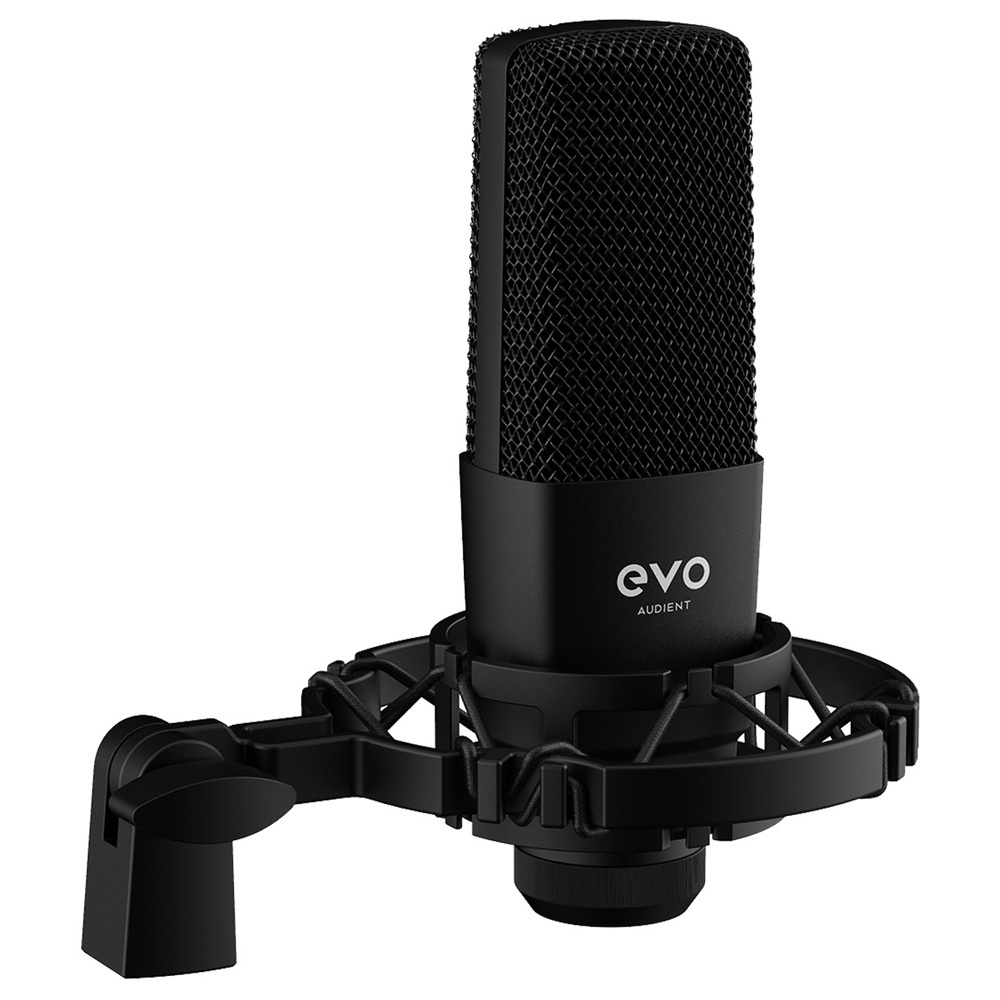

Студийный конденсаторный микрофон EVO SR1 с 14 мм капсюлем, кардиоидной направленностью и возможностью записывать звук с уровнем звукового давления до 134 дБ передаст каждый нюанс и деталь. Конструкция с большой диафрагмой и универсальный характер обеспечат запись в отличном качестве вокала, гитары и других инструментов.

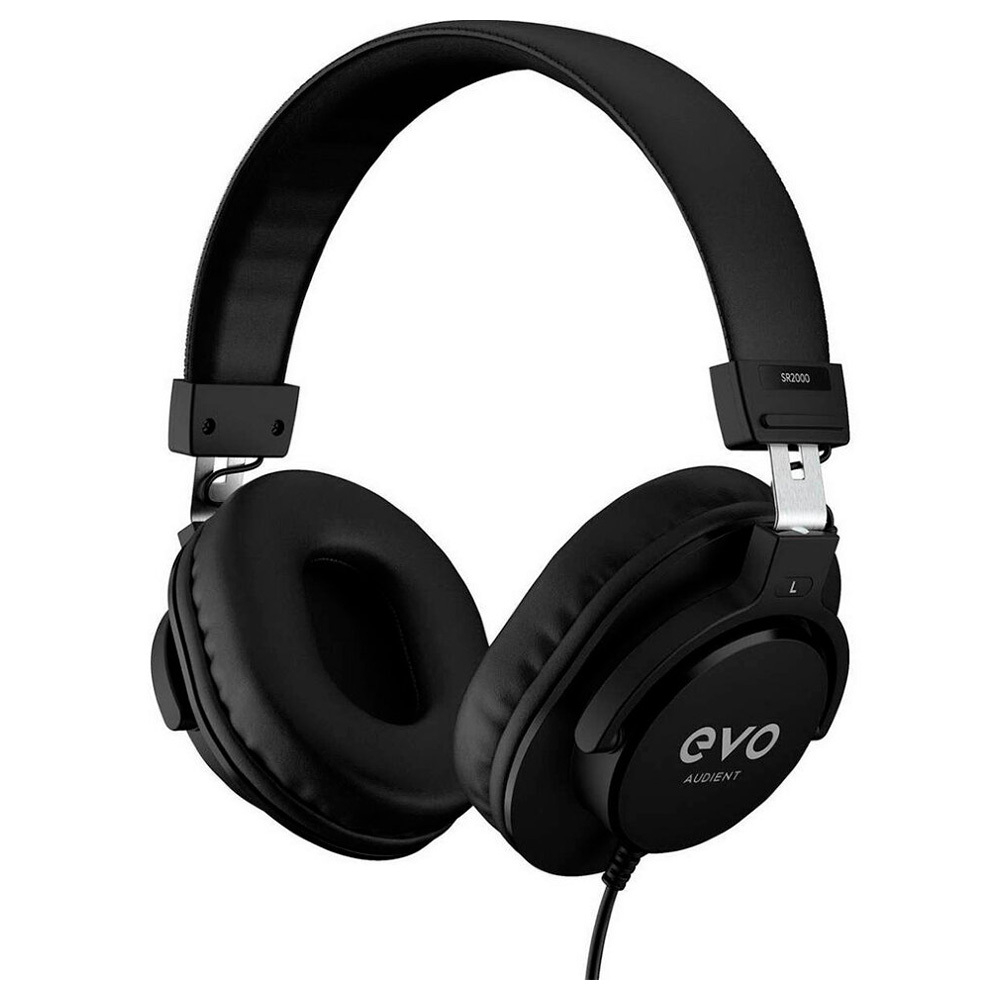

Мониторные закрытые наушники EVO SR2000 обеспечать превосходное качество звучания, частотный диапазону воспроизводимых частот 15 Гц до 22 кГц, удобная конструкция наушников создаст комфорт при длительном использовании. 40-миллиметровые неодимовые драйверы четко и точно передают звук, помогая принять верные звуковые решения при записи. Сопротивление наушников всего 32 Ом.
Карта также имеет разъёмы ADAT и S/PDIF для расширения количества доступных каналов до 24 при помощи внешних устройств. Коммутация сигналов и каналов осуществляется внутренний микшер EVO Mixer для платформ macOS и Windows.
Металический корпус звуковой карты покрыт противоскользящим мягким материалом.
Технические характеристики EVO4
- Уровень усиления микрофона/DI: 58 дБ
- Фантомное питание: 48 В
- Эквивалентный уровень шума: -128дБ
- Частотный диапазон: +/-0.5дБ 10Гц – 40кГц
- Коэффициент нелинейных искажений: 0.0015%
- Соотношение сигнал/шум: 100 дБ
- Максимальный выходной уровень: +11 дБ
- Выходное сопротивление (ЦАП): 100 Ом
- Выходное сопротивление (наушники): 50 Ом
- Тип USB: 2.0 USB Type-C
Технические характеристики EVO SR1
- Тип: конденсаторный микрофон
- Капсюль: 14 мм
- Направленность: Супер кардиоида
- Частотный диапазон: 20 Гц - 18 кГц
- Чувствительность: 30дБ (±3дБ)
- Импеданс: 150 Ом
- Уровень собственного шума: 16 дБА
- Максимальное SPL: 134 дБ
- Соотношение сингал/шум: 78 дБ
- Напряжение питания: 5 В и 48 В
Технические характеристики EVO SR2000
- Тип: закрытые студийные наушники
- Драйвер: 40 мм
- Импеданс: 32 Ом
- Чувствительность: 95±3 дБ
- Частотный диапазон: 15 Гц - 22 кГц
- Длина кабеля: 3 м
- Разъем: mini jack stereo 3,5 mm + адаптер 6,3 mm
- Вес: 233 гр
