RedNet A16R MkII - это 16-канальный аналоговый интерфейс для сетей Dante®, с двумя каналами ввода-вывода AES3. Прецизионное преобразование A-D и D-A обеспечивает 119 дБ динамического диапазона, плоский от 20 Гц до 20 кГц (+/- 0,15 дБ). Индивидуальные регуляторы уровня входного и выходного каналов позволяют точно регулировать все уровни ввода-вывода с помощью RedNet Control. Благодаря двум источникам питания и первичным и вторичным сетевым разъемам EtherCON RedNet A16R MkII идеально подходит для критических применений в записи, постпроизводстве, живом звуке и трансляции. Встроенные функции резервирования обеспечивают бесшумную отработку отказа в случае отключения питания или сети, обеспечивая уверенность для системных техников.
Аналоговые входы и выходы подключаются через четыре стандартных разъема DB25 на задней панели AES59, а дополнительная пара входов/выходов AES3 обеспечивается через мужской и женский XLR для дополнительной гибкости. Вход XLR может принимать сигналы DARS в дополнение к AES3. Word Clock I/O на разъемах BNC позволяет внешним устройствам синхронизировать с RedNet A16R MkII или, в качестве альтернативы.
Технические характеристики:
0 Контрольных Уровней ДБФС +18 или 24dBu (переключаемый)
Частотная Характеристика 20 Гц – 20 кГц ± 0,1 дБ
THD+N Менее -100 дБ (0,001) без взвешивания, 20 Гц – 20 кГц; -1dBFS вход
ЭЙН -96dBu A-взвешенный (номинал)
Отношение Сигнал/Шум 120 дБ A-Взвешенный (номинал)
Динамический Диапазон Конвертера 120 дБ A-Weighted (номинал), 10 Гц – 20 кГц
ЛИНЕЙНЫЕ ВЫХОДЫ
0 Выходные Данные Опорных Уровней DBFS 18 или 24 дБу (переключаемый)
Выходы Частотной Характеристики 20 Гц – 20 кГц ± 0,1 дБ
Выходы THD+N Менее -100 дБ (0,001) без взвешивания, 20 Гц – 20 кГц; Вход 23dBu
Шум В Присутствии Сигнала -94dBu A-взвешенный (номинал)
Динамический Диапазон 118 дБ A-взвешенный (номинал)
Преобразователь Динамический Диапазон Выход 120 дБ A-Weighted (номинал), 10 Гц – 20 кГц
ПЕРЕХОДНЫЙ РАЗГОВОР
Вход На Выход Или Вход Менее -100дБ без взвешивания, 20Гц – 20кГц; Вход 23dBu
Вывод На Вход Или Выход Менее -100дБ без взвешивания, 20Гц – 20кГц; -1dBFS вход
ЦИФРОВЫЕ ВХОДНЫЕ ПРЕОБРАЗОВАТЕЛИ ЧАСТОТЫ ДИСКРЕТИЗАЦИИ
Диапазон Частот Дискретизации от 32 кГц до 216 кГц
Ошибка Усиления -0.3дБ
Входы Динамического Диапазона Более 138 дБ
Входы THD+N Менее -130 дБ (0,00003)
Скрытое Состояние от 11 до 45 образцов (в зависимости от сети и частоты дискретизации)
ЦИФРОВАЯ ПРОИЗВОДИТЕЛЬНОСТЬ
Поддерживаемые Частоты Дискретизации 44,1 / 48 / 88,2 / 96 / 176,4 / 192 кГц (-4 / -0,1 / 0,1 / 4,167) при 24 бите
Источники Часов Внутренний или от Dante Network Master
Диапазон Внешних Часов Word Номинальная частота дискретизации ±7.5

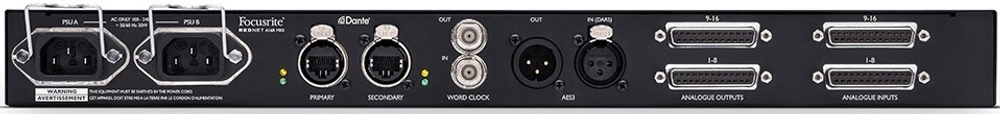

ПОДКЛЮЧЕНИЕ ЗАДНЕЙ ПАНЕЛИ
Линейные Входы 2 x разъема DB25
Линейные Выходы 2 x разъема DB25
Количество Каналов 2 x 2 канала AES/EBU
Вход (Опционально DARS) 1 x Женский XLR (переключаемый с аналоговыми входными каналами 15 и 16 на четырех скоростях)
Выпуск 1 x Мужской XLR (дубликат аналоговых выходных каналов 15 и 16 на четырех скоростях)
Ввод Часов Word 1 x BNC 75O порт (переключаемый термин)
Вывод Часов Word 1 x BNC 75O порт
БП 2 x входа IEC с удерживающими зажимами
Сеть 2 x EtherCON NE8FBH, также совместимые со стандартными разъемами RJ45

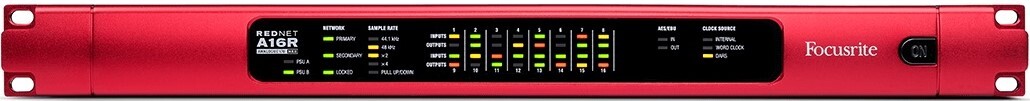

ИНДИКАТОРЫ ПЕРЕДНЕЙ ПАНЕЛИ
Основной Блок Питания (A) Зеленый светодиод. Загорается, когда применяется вход переменного тока и присутствуют все выходы постоянного тока
Первичная Сеть Зеленый светодиод. Указывает, что сетевое подключение присутствует на основном порту в режиме резервирования
Вторичная Сеть Зеленый светодиод. Указывает, что сетевое подключение присутствует на дополнительном порту в режиме резервирования
Сеть Заблокирована Зеленый светодиод. Когда устройство следует за сетевым гроссмейстером, показывает действительную сетевую блокировку
Частота Дискретизации Оранжевый светодиод для каждого: 44,1 кГц, 48 кГц, x2, x4
Подтягивание Вверх/Вниз Оранжевый светодиод. Указывает, что устройство настроено на работу в домене Dante pull up/down
Сигнальные Индикаторы AES/EBU 2 светодиода сигнального индикатора ввода/вывода
Источник Часов Оранжевый светодиод для каждого
СЕТЕВЫЕ РЕЖИМЫ
Излишний Позволяет устройству подключаться к двум независимым сетям
Перешли Подключает оба порта к интегрированному сетевому коммутатору, обеспечивая последовательное подключение
