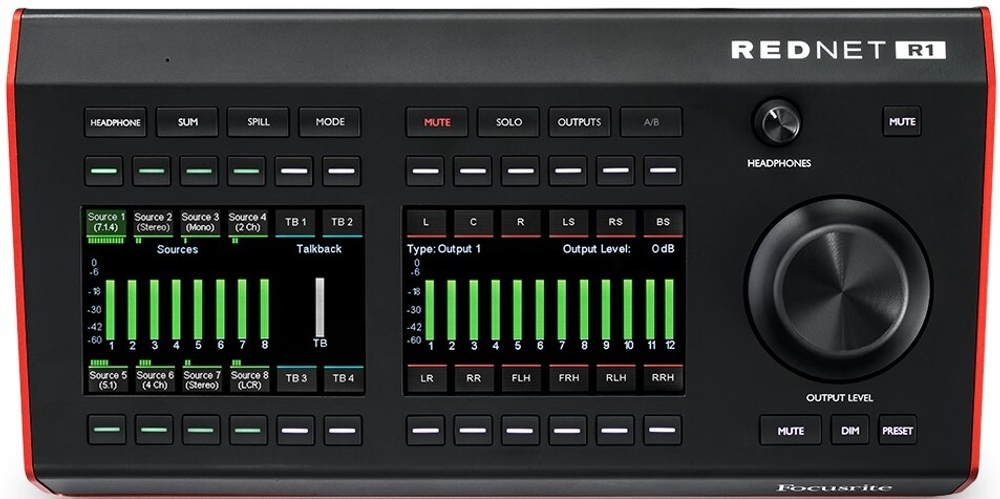

RedNet R1 — это универсальный настольный пульт дистанционного управления студийного класса для аудиоинтерфейсов Focusrite Red, который поможет вам усовершенствовать рабочий процесс. В сочетании с интерфейсом RedNet R1 дает вам полный контроль над выбором монитора, выбором источника и предлагает Dante®, Pro Tools™ | Подключение HD и Thunderbolt™. RedNet R1 можно использовать для управления дистанционно управляемыми микрофонными предусилителями на интерфейсах С помощью RedNet R1, подключенного к интерфейсу Red, вы можете выбирать входы из одной или нескольких из восьми доступных исходных групп, каждая из которых состоит из 12 каналов, максимум из 32 каналов. Источники выбираются через переднюю панель или настраиваются с помощью прилагаемого приложения RedNet Control для ПК и Mac.
Микширование и монитор в Dolby Atmos® с использованием любой комбинации выбранных восьми исходных групп в форматах от моно до 12-канального аудио и других иммерсивных форматов 7.1.4. RedNet R1 оснащен функцией обратной связи с поддержкой Dante со встроенным микрофоном и внутренним микрофонным предусилителем для подключения внешнего микрофона с мощным выходом для наушников, поэтому вы можете контролировать аудиовходы и выходы. При использовании с интерфейсом Red доступно до четырех групп назначения talkback (при использовании с другими устройствами Dante доступна одна группа обратной связи).
Существует также выход для наушников, который позволит вам изолировать источники и прослушивать их перед воспроизведением их на ваших мониторах. RedNet R1 в сочетании с интерфейсами Red поддерживают до четырех выходов мониторинга, что означает, что вы можете слушать свой микс в различных аудиоформатах одним нажатием кнопки. Вы можете легко складывать миксы в различные форматы с помощью восьми доступных кнопок вывода, гарантируя, что вы поддерживаете плавный рабочий процесс при работе с несколькими форматами объемного звучания. RedNet R1 позволяет вам иметь полный контроль над микрофонными предусилителями Red Range. Другие функции включают в себя вход ножного переключателя на четвертьдюймовом разъеме, для управления обратной связью, отключение звука LFE. RedNet R1 может питаться через Ethernet (с использованием стандарта PoE) или от входящего в комплект поставки источника питания постоянного тока.
Технические характеристики:
ВНУТРЕННЯЯ ОБРАТНАЯ СВЯЗЬ Примечание. Все измерения выполнены при максимальном усилении, если не указано иное, Rs = 150 Ом.
ДИАПАЗОН УСИЛЕНИЯ От 0 дБ до 55 дБ
ТИП Электронно сбалансированный, Zin = 3 кОм
МАКСИМУМ. ВХОДНОЙ УРОВЕНЬ +10dBu ± 0.5dB
ВНЕШНЯЯ СВЯЗЬ Примечание. Все измерения выполнены при максимальном усилении, если не указано иное, Rs = 150 Ом.
ДИАПАЗОН УСИЛЕНИЯ От 0 дБ до 55 дБ
МАКСИМУМ. ВХОДНОЙ УРОВЕНЬ +10dBu ± 0.5dB
ЧАСТОТНАЯ ХАРАКТЕРИСТИКА 20 Гц - 20 кГц ± 2 дБ
THD + N Менее -98 дБ (0,0012%) при -1 дБ полной шкалы
EIN Менее -128dBu, взвешенный по шкале А (типичное значение)
ОТНОШЕНИЕ СИГНАЛ-ШУМ -111 дБ, взвешенное по шкале А (типовое), минимальное усиление
КОЭФФИЦИЕНТ ПОДАВЛЕНИЯ ОБЩЕГО РЕЖИМА 50/60 Гц CMRR: <-77 дБ
ТИП Электронно сбалансированный, Zin = 3 кОм
ВЫХОД ДЛЯ НАУШНИКОВ Примечание. Все измерения выполнены при опорном уровне +19 дБм, максимальное усиление, RL = 600 Ом.
0 РЕФЕРЕНТНЫЕ УРОВНИ DBFS +11 дБм
ЧАСТОТНАЯ ХАРАКТЕРИСТИКА От 20 Гц до 20 кГц ± 0,5 дБ
THD + N -100 дБ (0,001%) при -1 дБ полной шкалы, Rs = 150R
ДИНАМИЧЕСКИЙ ДИАПАЗОН 108 дБ, взвешенный по шкале А (типовой), 20 Гц - 20 кГц
ШУМ В ПРИСУТСТВИИ СИГНАЛА (NiPoS) Более -97 dBu «A-взвешенный»
ВЫХОДНОЕ СОПРОТИВЛЕНИЕ 5 Ом
СОПРОТИВЛЕНИЕ НАУШНИКОВ 32–600 Ом
ПЕРЕКРЕСТНЫЕ НАМЕЩЕНИЯ МИКРОФОНА / ЛИНИИ
ВХОД МИКРОФОНА НА ВЫХОД НА НАУШНИКИ Менее -122 дБ; 20 Гц - 20 кГц (все остальные каналы на уровне 0 дБ полной шкалы)
ВЫХОД ДЛЯ НАУШНИКОВ К ВХОДУ МИКРОФОНА Менее -84 дБ; 20 Гц - 20 кГц (все остальные каналы на уровне 0 дБ полной шкалы)
НАУШНИКИ
СЛЕВА НАПРАВО Менее -85 дБ; 20 Гц - 20 кГц (все остальные каналы на уровне 0 дБ полной шкалы)
СПРАВА НАЛЕВО Менее -85 дБ; 20 Гц - 20 кГц (все остальные каналы на уровне 0 дБ полной шкалы)
ЦИФРОВАЯ ПРОИЗВОДИТЕЛЬНОСТЬ
ПОДДЕРЖИВАЕМАЯ ЧАСТОТА ВЫБОРКИ 44,1 / 48 / 88,2 / 96 кГц (-4% / -0,1% / +0,1% / +4,167%) при 24 битах
ИСТОЧНИКИ ЧАСОВ Внутренние или от Dante Network Master
ПОДКЛЮЧЕНИЕ ЗАДНЕЙ ПАНЕЛИ,
ПОТРЕБИТЕЛИ И ВЫКЛЮЧАТЕЛИ
ВНЕШНИЙ ДВУСТОРОННИЙ МИКРОФОН ВХОД 1 x XLR (F)
ПЕРЕКЛЮЧАТЕЛЬ 1 стереоразъем 1/4 дюйма
ВЫХОДЫ
ВЫХОД ДЛЯ НАУШНИКОВ 1 стереоразъем 1/4 дюйма
ПОТРЕБИТЕЛИ И ВЫКЛЮЧАТЕЛИ
ВЫКЛЮЧАТЕЛЬ ПИТАНИЯ 1 х переключатель
TALKBACK GAIN POT 1 x Pot
TALKBACK SWITCH 1 трехпозиционный переключатель (внешняя двусторонняя связь + 48 В, внешняя двусторонняя связь и внутренняя двусторонняя связь)
БП И СЕТЕВЫЕ СОЕДИНЕНИЯ
Блок питания (PoE И DC) 1 вход PoE и 1 входной разъем DC 12V Locking Barrel
СЕТЬ 1 стандартный разъем RJ45
ПОКАЗАТЕЛИ НА ВЕРХНЕЙ ПАНЕЛИ
ЖК-ЭКРАНЫ 2 экрана (управление, состояние, измерение и меню)
ФУНКЦИИ УПРАВЛЕНИЯ
2 х потенциометра непрерывного действия (уровень и затемнение). 1 х горшок (выход для наушников). 24 многофункциональных переключателя
(Источники, двусторонняя связь, выходы монитора и пункты меню). 12 однофункциональных переключателей
(Наушники, Sum, Spill, Mode, Mute, Solo, Outputs, A/B, Cut x 2, Dim & Output Lock)
СИЛА
ПИТАНИЕ ПО ETHERNET (PoE) Соответствует стандарту IEEE 802.3af класса 0 Power-over-Ethernet
(совместимость с PoE A или PoE B)
ИСТОЧНИК ПИТАНИЯ ПОСТОЯННОГО ТОКА 1 источник питания постоянного тока 12 В, 1,2 А
ПОТРЕБЛЯЕМАЯ ЭНЕРГИЯ PoE: 10,3 Вт - DC: 9 Вт (при использовании прилагаемого блока питания постоянного тока)
ТЕПЛОВАЯ ПРОИЗВОДИТЕЛЬНОСТЬ
РАБОЧАЯ ТЕМПЕРАТУРА Работает при температуре окружающей среды до 40 градусов Цельсия.
